HAYNES® 282® 合金 vs 263合金：高温性能と加工性の違い
高温環境で使用されるニッケル超合金の中でも、HAYNES® 282® 合金と263合金は、それぞれ異なる特長を持っています。特に、航空宇宙や産業用ガスタービンエンジンなどの分野では、これらの合金の選択が部品の性能や寿命に大きく影響します。ここでは、両合金の比較を通じて、HAYNES® 282® 合金がどのような点で優位性を持つのかをご紹介します。
HAYNES® 282® 合金の際立つ優位性で特に高温での性能において263合金に対して明確な優位性を持っています。
•卓越した高温クリープ強度 HAYNES® 282® 合金は、1200～1700 ℉ (649～927 ℃) の温度域において、263合金よりも高いクリープ強度を有しています。この温度範囲における1%クリープ強度およびラプチャー強度は、全ての条件で263合金を上回ります。これは、高温で長時間にわたり高い応力がかかる部品において、282®合金がより優れた耐性を発揮できることを意味します。
•優れた高温引張強度 ガスタービン部品に典型的な高温条件下では、HAYNES® 282® 合金は263合金よりも高い優れた降伏強度を示します。室温での降伏強度も263合金より高い値を示しています。
•
高い熱安定性 高温に長時間曝露された後の機械的特性を比較すると、HAYNES® 282® 合金は263合金よりも高い強度レベルを維持する傾向があります。特に1400 ℉ (760 ℃)以上の温度域での強度保持率に優位性が見られます。
•より優れた耐酸化性 静的および動的な酸化試験において、HAYNES® 282® 合金は263合金と同等か、特に高温度域や動的な条件下でより優れた耐酸化性を示すデータがあります。
加工性と耐ひずみ時効割れ性における両者の強み
加工性や溶接性に関して、HAYNES® 282® 合金は263合金が持つ「加工が容易である」という特長に匹敵、あるいはそれ以上のレベルを両立しています。

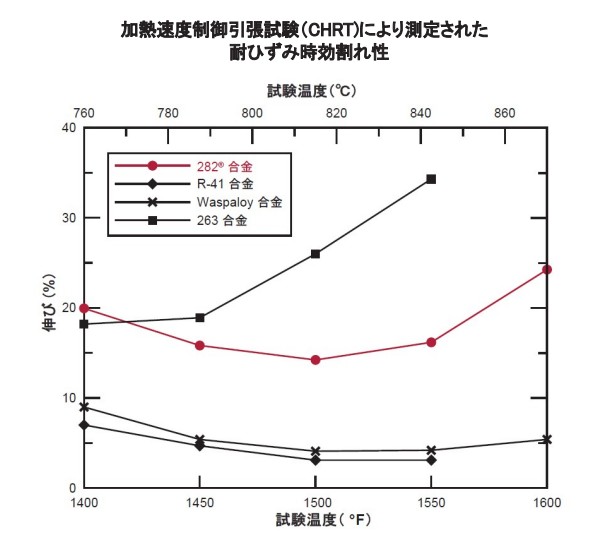

•優れた加工性と溶接性 HAYNES® 282® 合金は、高いクリープ強度を持ちながらも、その特性は比較的低いガンマプライム強化相の体積比率で実現されています。これにより、高いクリープ強度を持つ他の多くの合金では問題となるひずみ時効割れに対して卓越した耐性があります。この耐性は、耐ひずみ時効割れ性に優れることで知られる263合金に近いレベルです。また、ガンマプライム相の析出速度が遅いため、溶体化処理された状態での延性が高く、溶接や冷間加工が容易に行えます。等温硬化速度の試験でも、HAYNES® 282® 合金は加工が容易な263合金と同じようにゆっくりと硬化することが示されており、加工性の良さを裏付けています。
結論：HAYNES® 282® 合金を選ぶ理由
HAYNES® 282® 合金は、優れた加工性や溶接性、耐ひずみ時効割れ性といった263合金の良い特長を維持しつつ、それらを上回る高温強度、クリープ強度、熱安定性、および耐酸化性を提供します。これは、ガスタービン部品のように、ますます高温化・高効率化が進む環境下で、より高い性能と信頼性が求められる用途において、有力な選択肢となることを示しています。
•ガスタービン部品: 燃焼器、タービン、排気セクション、ノズルなど、重要な高温部品に広く用いられます2
•発電プラント: 先進超々臨界圧発電 (A-USC) や超臨界 CO2 発電サイクル、集光型太陽光発電プラントのボイラ・蒸気タービン部品などにも有力な候補として考えられています
•自動車用ターボチャージャー: シールや耐熱ばねなど、優れた高温特性が活かされる用途です
•ASME ボイラーコード関連用途にも使用されます2
HAYNES® 282® 合金は、薄板、厚板、棒材、線材、パイプ（継ぎ目無し・溶接）、鍛造材、粉末（付加製造用）など、あらゆる製品形態およびサイズで入手可能です。
